躯体開口姿作図外部変形

ダウンロードした【kaikou_kutai.lzh】を解凍します。【kaikou_kutai.bat】、【kaikou_kutai.exe】、【kaikou_kutai説明.txt】 、【kaikou_kutai.dat】のファイルが出来ます。これらのファイルを、任意のフォルダ（名前の中に空白を含まない）に移動します。jwwを起動し、「外部変形」で【kaikou_kutai.bat】を指定します。メッセージに従い、指示します。

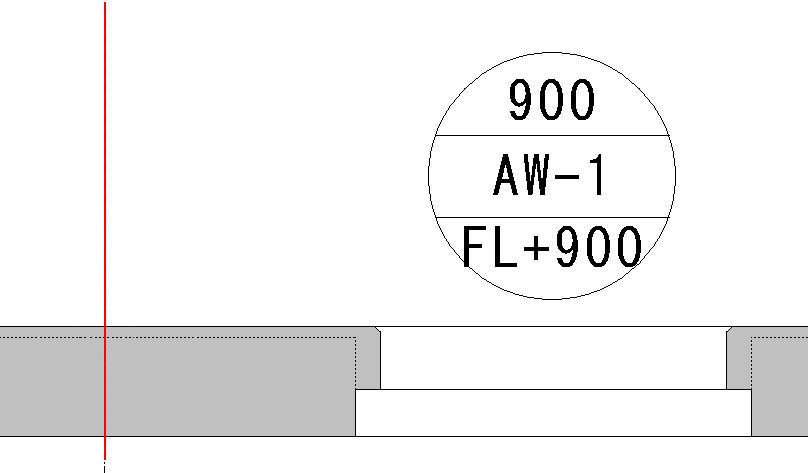

作図概要は、作図する基準線を決め開口位置を指定、建具符号を指定する。

　２　基準指定(R)

↓
↓
↓
↓
↓
　１ 作図(L)
↓
↓
↓
↓
↓
↓

　

【概要説明】

１、

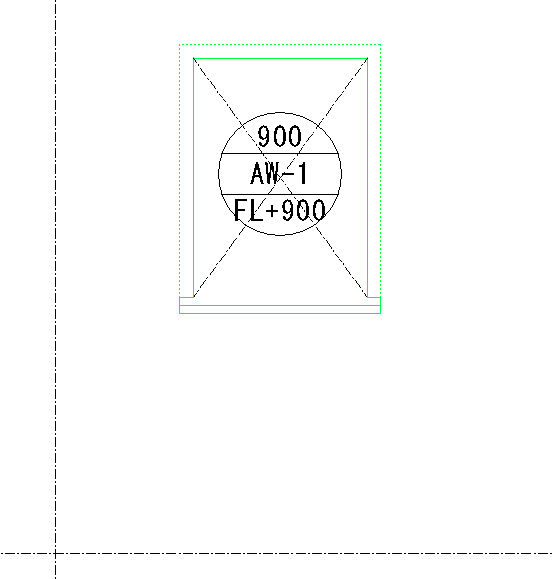

施工図の躯体開口姿を作図します。
２、

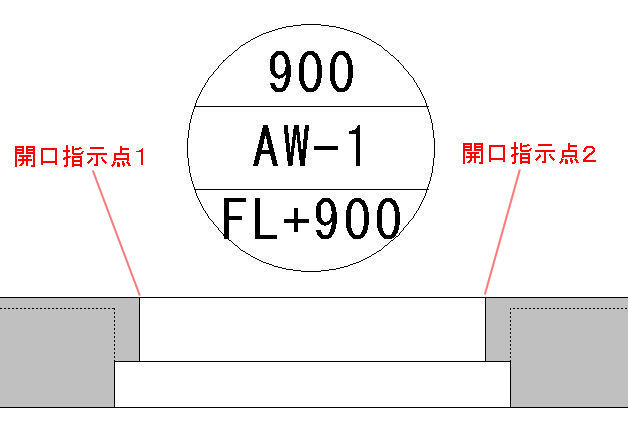

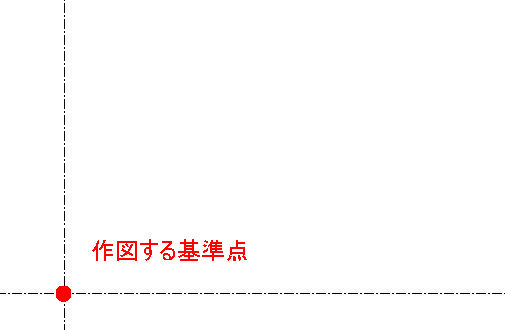

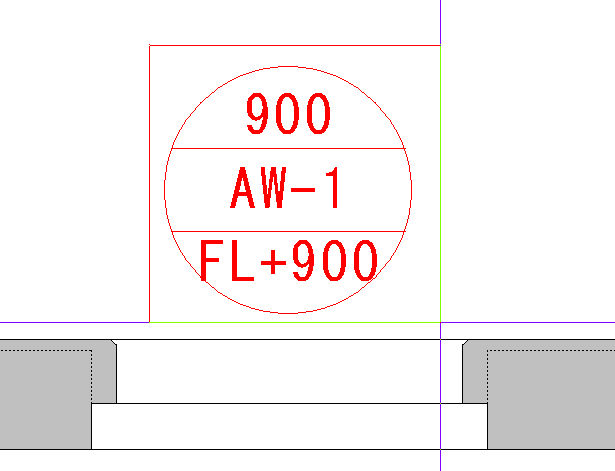

先に示した通り、最初に作図する基準線を指定し、開口位置の指定、建具符号を指定します。この基準を指定すれば、同じ作図位置、基準 線に対して計測、作図を行い開口を作図しますので、以後は開口の指定、建具符号の指定をすれば作図します。
３、

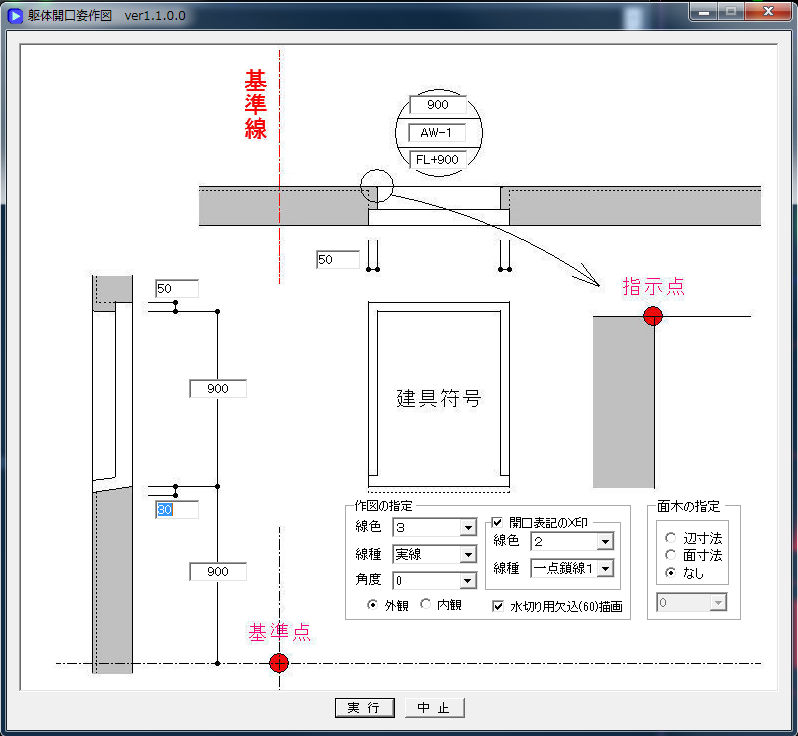

起動画面中の縦断面腰H、開口H、平面図中の建具符号、開口H、腰Hに値を入れることはできません。前の指定の「記入する建具符号を指定してください」で指定したものから拾い出しています。
４、 任意文字、ＳＸＦ対応拡張線色・線色には対応していません。
５、 レイヤグループ、レイヤーは、処理していません。現在のレイヤグループ、レイヤに入ります。
６、 本ソフトを、起動する為には別途.NET Framework2.0以降が必要です。
