柱断面配筋図作成（外部変形）

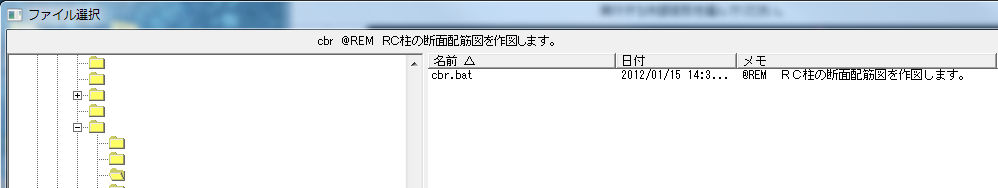

ダウンロードした【cbr.lzh】を解凍します。【cbr.bat】、【cbr.exe】、【cbr.dat】、【 柱断面配筋図Help.chm】、【sample.xlsx】のファイルが出来ます。これらのファイルを、任意のフォルダ（名前の中に空白を含まない）に移動します。jwwを起動し、「外部変形」で【cbr.bat】を指定します。メッセージに従い、指示します。

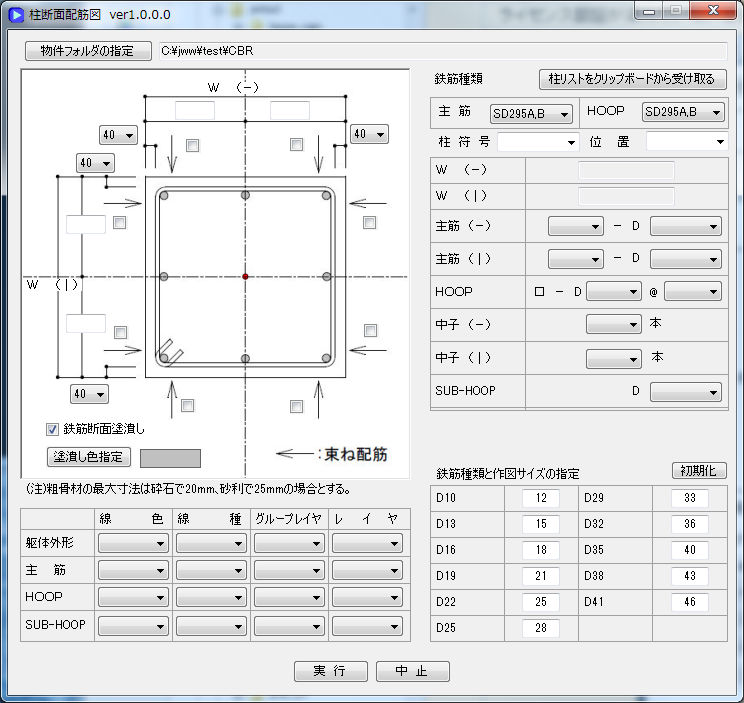

【cbr.exe】に処理が移り、下記の画面になります。

　作図基点を指示します。

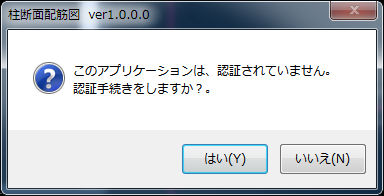

　ライセンス認証が済んでいない場合にこの画面が出ます。フリーの機能を利用するだけであれば、「いいえ」を選択して進みます。

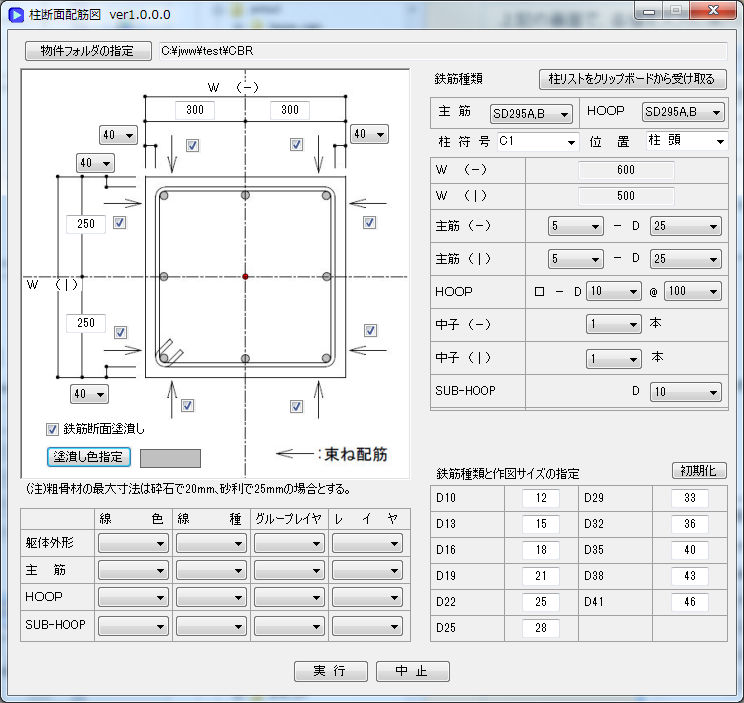

　上記の画面で、各値を入力し実行します。

↓

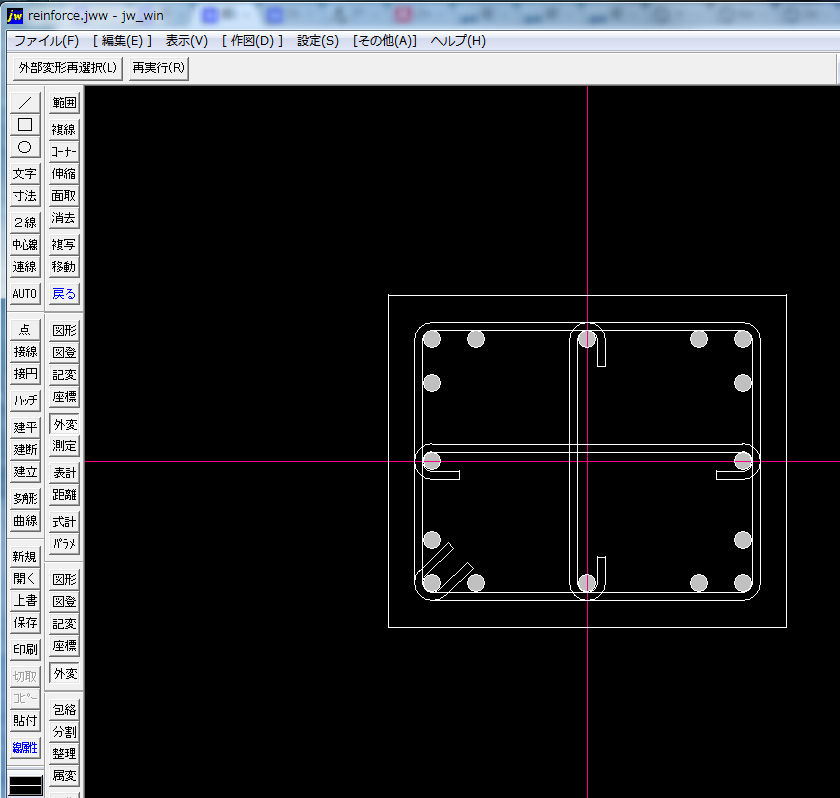

（実行結果）
■ライセンス購入すると利用できる機能を下記に説明します。
　■「柱リストをクリップボードから受け取る」

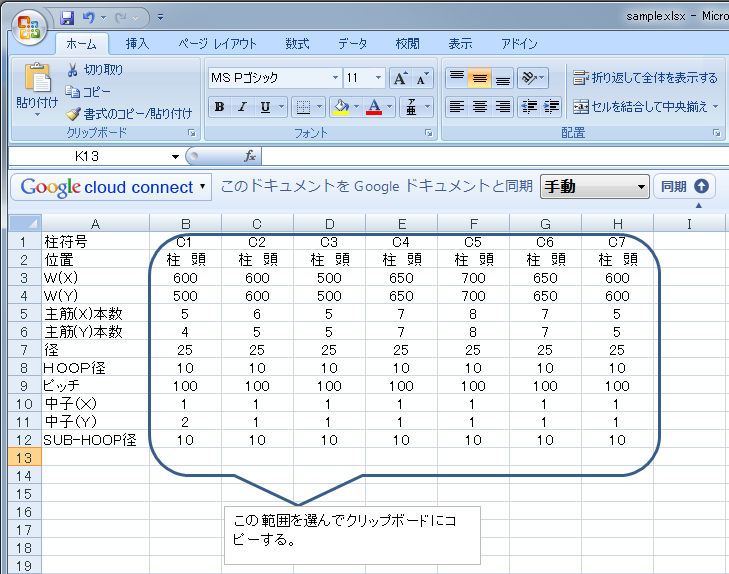

　sample.xlsxを参考に柱筋一覧を作成しておきます。

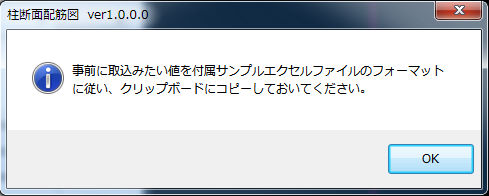

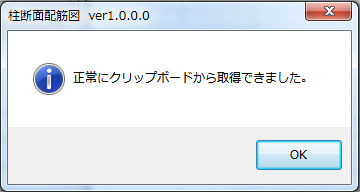

　「梁リストをクリップボードから受け取る」を実行すると下記の画面が出ます。

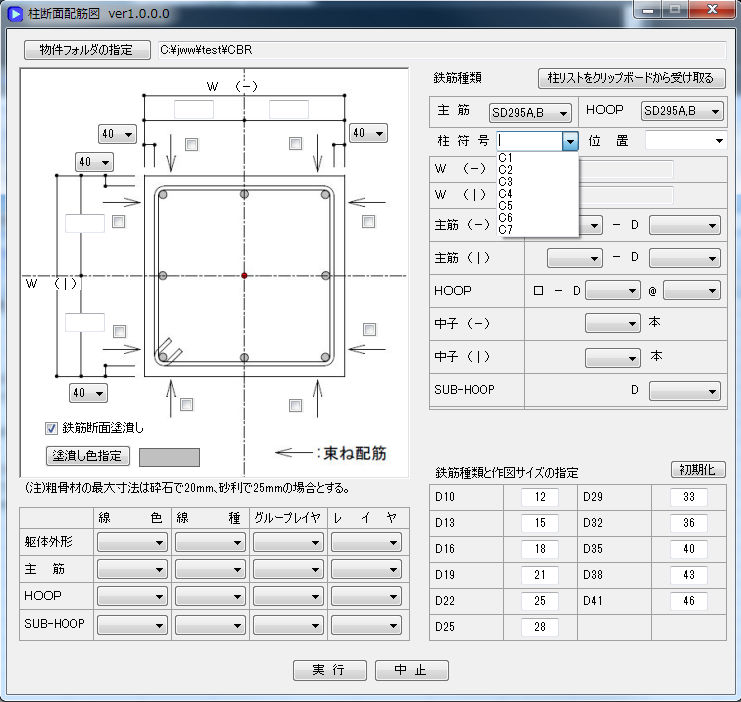

　柱符号に先に取込んだ一覧が入力され柱符号を切り替えると、その柱符号に対する配筋データが入力されます。
　■入力履歴の保存
　　物件フォルダに入力し作図した場合に、その履歴が保存されます。この履歴を起動時に読み込み利用できるようになります。

　■「複数の柱配筋図を作成」

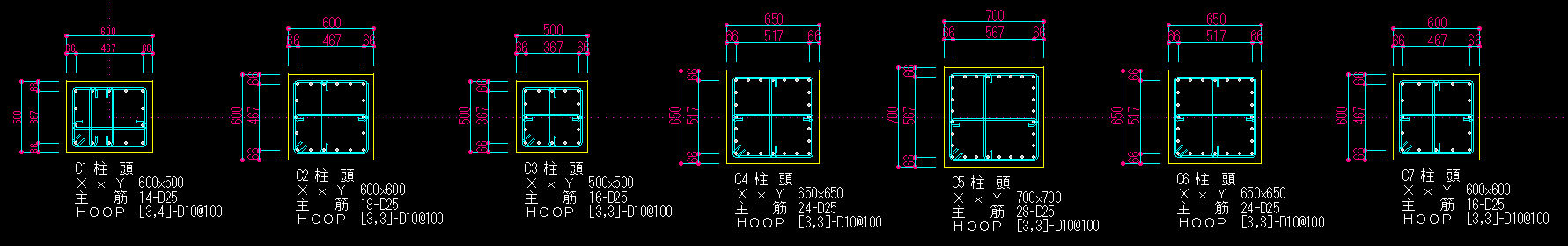

　複数の柱配筋図が横方向に連続して作図できます。
　■「ST-Bridge形式のファイルからＲＣ梁データを取得」
　ST-Bridgeとは、日本国内の建築構造分野での情報交換のための標準フォーマットで、構造計算ソフト、BIMソフト、積算ソフトとの連携ができるものです。
