施工図記号をつくるときにどのように作成されてますか？。以前に作図した図面を開いて、複写しそれを編集して作るなど方法は人それぞれです。基礎記号、梁記号、スラブ記号はまだ数が少ないほうですが、建具符号、仕上げ表となると結構あるものです。
　仕上げ表はエクセルデータで仕上げ表のフォーマットに直して、それをエクセルから持ってくるなどしていましたが、微妙なセルの巾等の調整が後から修正するのが大変なので、もっといい方法はないかと考えました。一覧表でできているデータを利用して、これらの記号を作れるようにしたのが本ソフトです。

　ダウンロードした【BF_Sign.lzh】を解凍します。【BF_Sign.bat】、【BF_Sign.dat】、【BF_Sign.exe】 、【beam_sign.dat】、【BF_signHelp.chm】、【sample.xls】のファイルが出来ます。これらのファイルを、任意のフォルダ（名前の中に空白を含まない）に移動します。

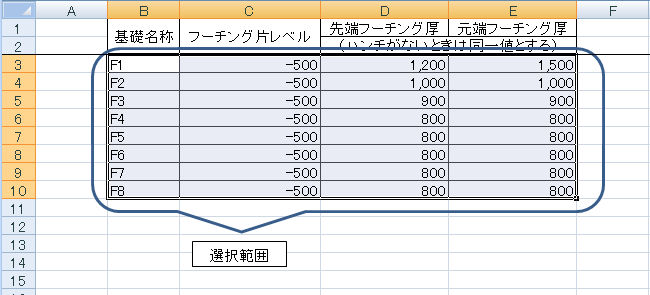

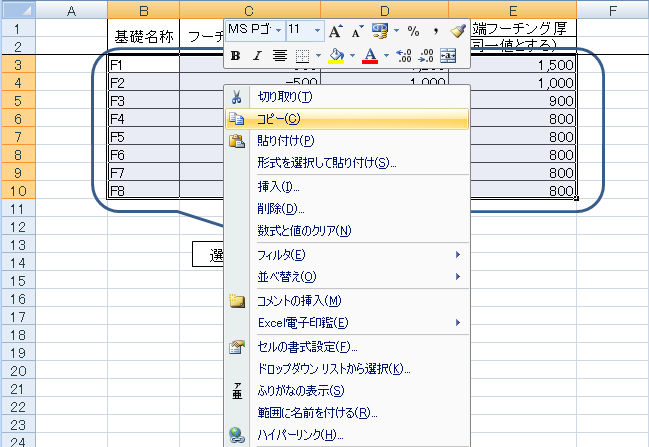

　最初に用意しておくものとして、基礎記号、梁記号、スラブ記号などの元になる一覧表。付属の「sample.xls」には、下記のようなシートが入っています。一応このシートは検疫しています。

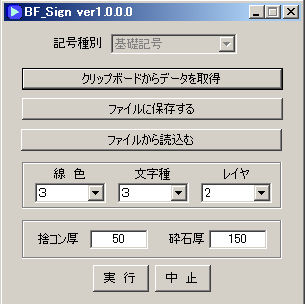

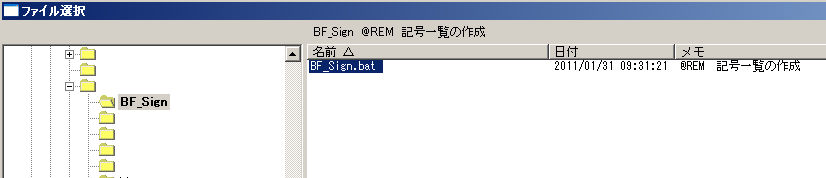

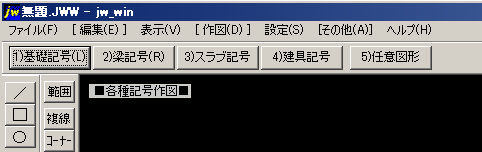

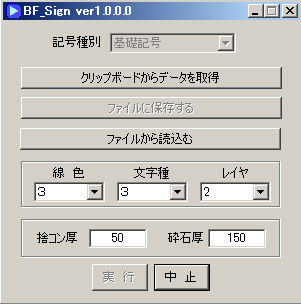

　jwwを起動し、「外部変形」で【BF_Sign.bat】を指定します。

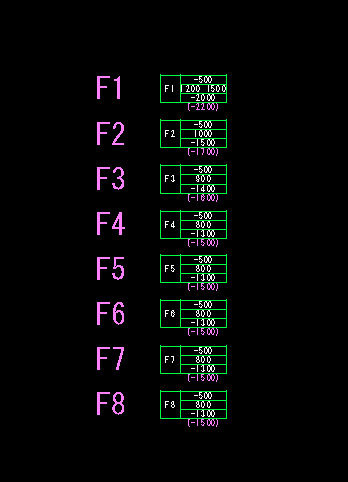

実行結果　

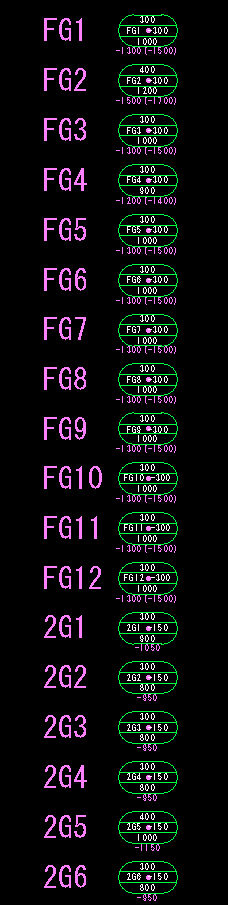

■梁記号

実行結果

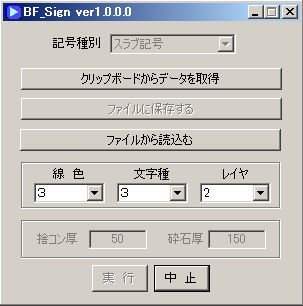

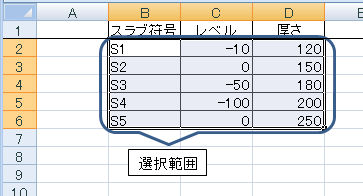

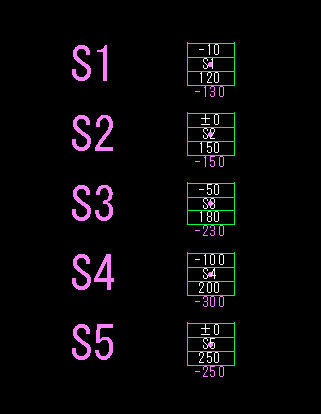

■スラブ記号

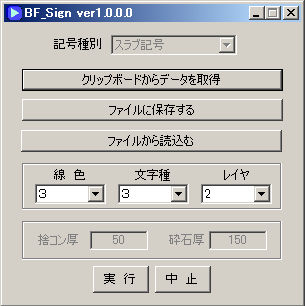

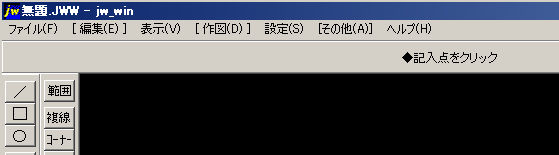

実行ボタンが利用できるようになりますので、「実行」を押します。

実行結果

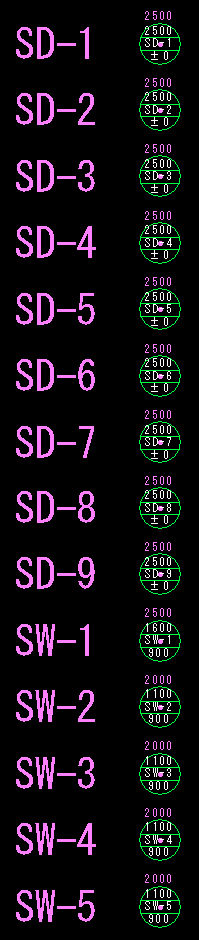

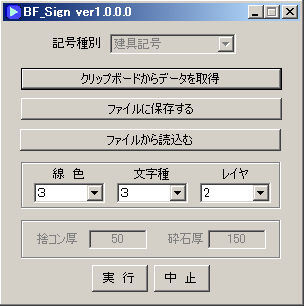

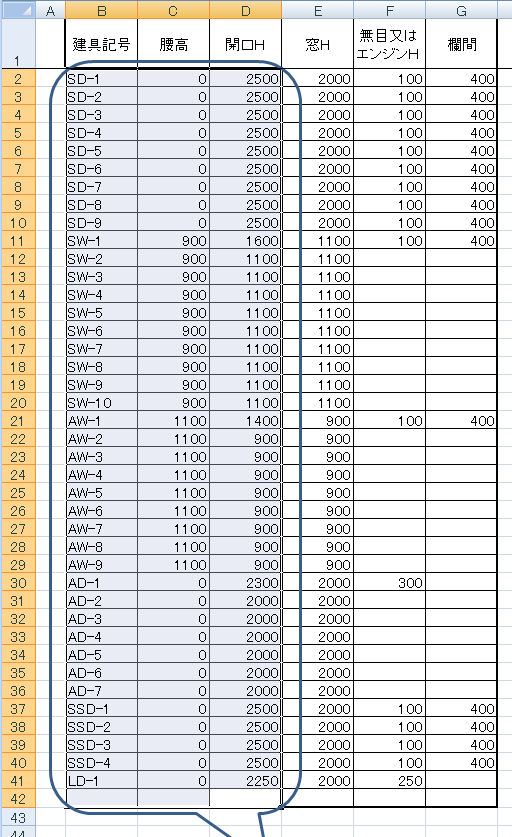

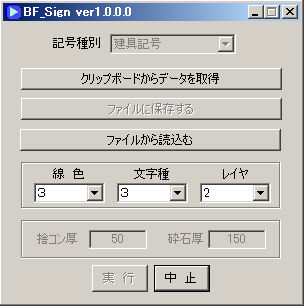

■建具記号

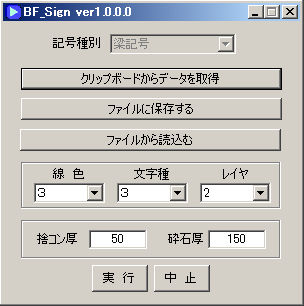

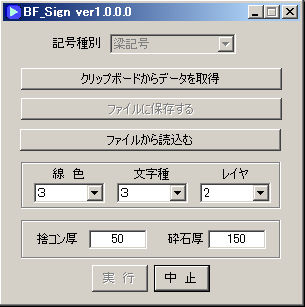

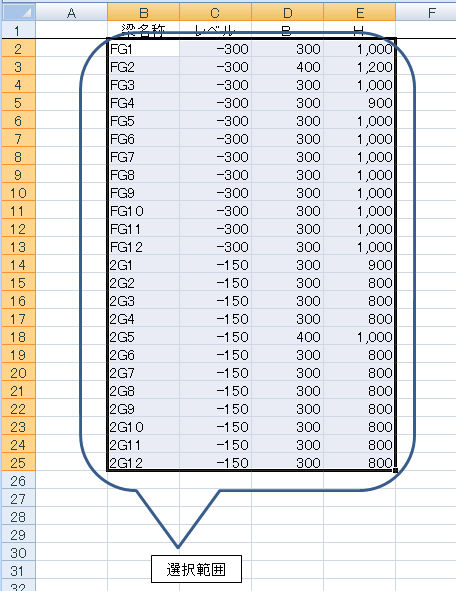

sample.xlsを開いて、梁記号のシートを選択します。

　実行ボタンが利用できるようになりますので、「実行」を押します。

実行結果

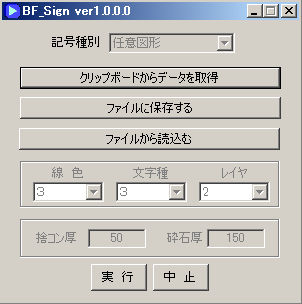

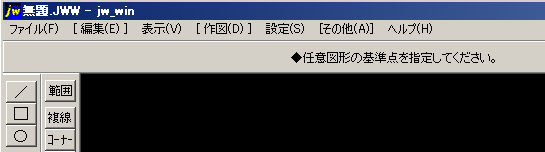

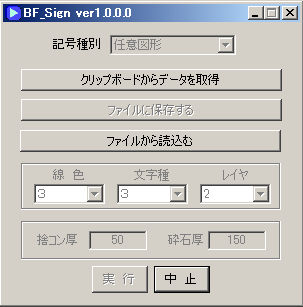

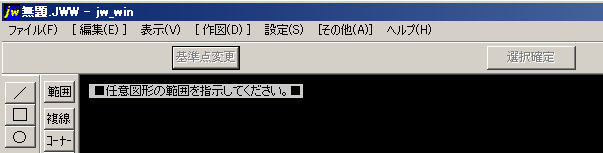

■任意図形

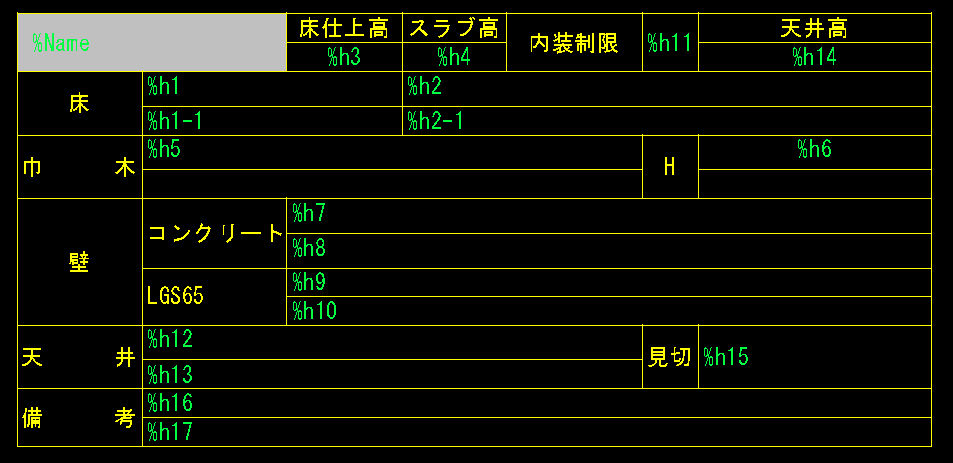

　任意図形には決まりがありますのでその説明をします。

• 上図のように「%」の後に文字がありますが、以後のエクセルの選択する際にこの「%」に続く文字を列欄に記載することで、この列欄にある文字に置き換えながら図形を作図します。つまりインデックスになる文字です。

• この文字は、図のように緑であれば緑の文字で、この文字の基点が左下であれば左下の文字で、文字の方向が上方向であれば上方向で、その属性を引き継いだ文字で作図します。

• 対応できる図形は、文字、円、ソリッド（三角、四角、円ソリッド）で、それ以外のものは対応出来ません。

• このインデックスにあたる文字については、他の文字と重複しないように設定することが必須です。

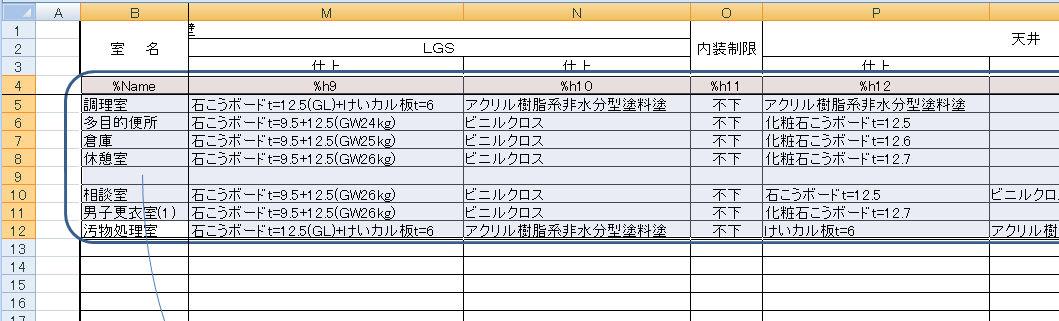

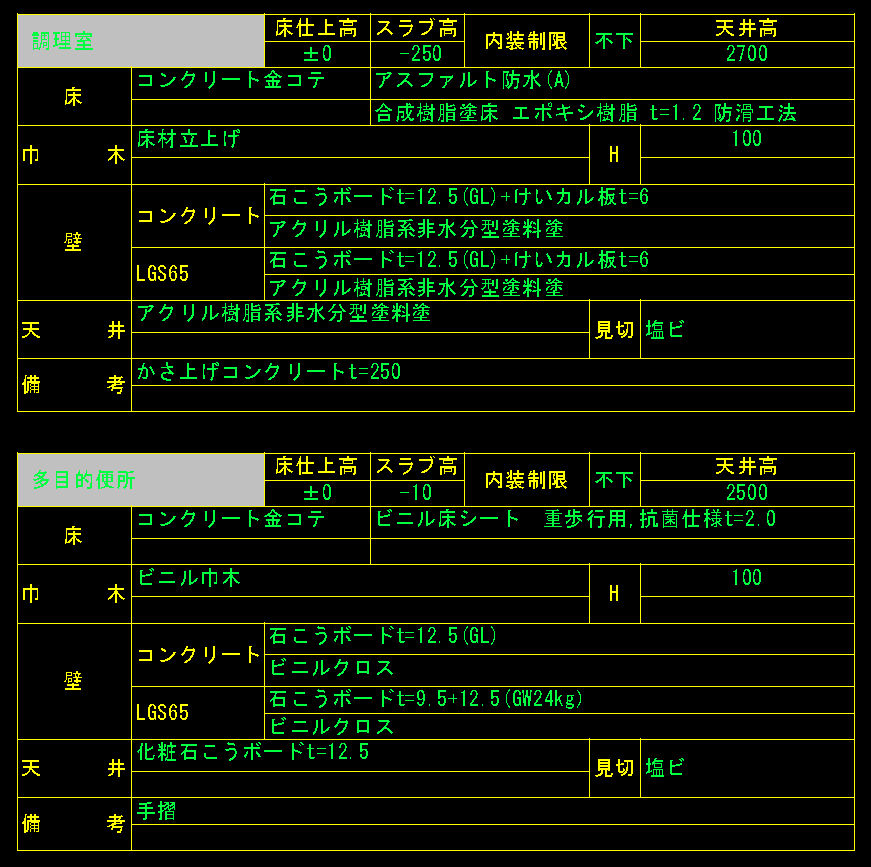

sample.xlsを開いて、仕上げ表のシートを選択します。

　作成出来る個数には制限があります。ライセンス認証が済めば、この制限はなくなります。
